Linke obere Seitenverkleidung demontieren
Werkzeug:
  • Vierkantschlüssel (N16230)

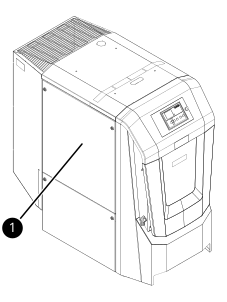

Abb. 148: Linke obere Seitenverkleidung
Linke obere Seitenverkleidung

1

Linke obere Seitenverkleidung

  1. Abb. 149: Entriegelungsschlüssel
    Entriegelungsschlüssel

    1

    Position der Entriegelungsschlüssel

    2

    Doppelbartschlüssel (N38326)

    3

    Vierkantschlüssel (N16230)

    Den klappbaren Deckel öffnen und den Vierkantschlüssel (3) entnehmen.

  2. Abb. 150: Linke obere Seitenverkleidung demontieren
    Linke obere Seitenverkleidung demontieren

    1

    Vorreiber

    2

    Linke obere Seitenverkleidung

    Die linke obere Seitenverkleidung (2) festhalten und mit dem Vierkantschlüssel die Vorreiber (1) entriegeln.

  3. Die linke obere Seitenverkleidung (2) leicht kippen und entnehmen.

  4. Den Vierkantschlüssel unter dem klappbaren Deckel verstauen und den klappbaren Deckel schließen.

    Abb. 151: Linke obere Seitenverkleidung demontiert
    Linke obere Seitenverkleidung demontiert

    Die linke obere Seitenverkleidung (2) ist demontiert.
