Öl wechseln

VORSICHT

Verbrennungsgefahr!

Selbst nach dem Abschalten der Anlage weisen Druckleitungen, Wärmetauscher, Kompressor, Kondensatventile sowie Öl und gegebenenfalls Kühlwasser hohe Temperaturen auf. Bei Berührung besteht Verbrennungsgefahr!

Geeignete persönliche Schutzausrüstung bzw. Handschuhe tragen.

ACHTUNG

Beschädigung des Kompressors durch verschmutzten Ölfilter!

Bei verschmutztem Ölfilter öffnet das Bypass-Ventil im Ölfilter. Das Öl zirkuliert dann ungefiltert durch den Kompressor.

Ölfilter bei jedem Ölwechsel tauschen.

Öl ablassen

Personal:: Platzhalter Fachkompetenz ???

Platzhalter Fachkompetenz ???
Schutzausrüstung:: Platzhalter Schutzausrüstung ???

Platzhalter Schutzausrüstung ???

Voraussetzungen:

Anlage ist auf Betriebstemperatur.
Geeignetes Gefäß zum Auffangen des Öls ist vorhanden.

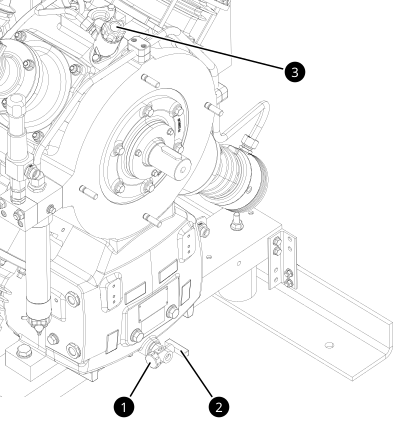

Abb. 303: Öl ablassen

1

Abdeckschraube

2

Ölablasshahn

3

Kappe, Öleinfüllstutzen

Kunststoffkappe des Öleinfüllstutzens am Kurbelgehäuse abschrauben.
Abdeckschraube des Ölablasshahns abschrauben.

- Oder -

Bei Anlagen mit losem Ablassschlauch:

Ablassschlauch auf den Ölablasshahn aufschrauben. Loses Ende des Schlauchs in einem geeignete Auffangbehälter stecken.

Falls der rote Kunststoffgriff des Ölablasshahns beschädigt oder verloren sein sollte, kann der Hahn mit der Abdeckkappe geöffnet werden.

Dafür die Abdeckkappe abschrauben, 90° nach oben schwenken, auf den Hahn aufsetzen und diesen öffnen.
Ölablasshahn öffnen und das Öl auffangen.
UMWELT

Umweltschäden bei unsachgemäßer Entsorgung des Altöls!

Altöl als Sondermüll entsorgen. Dabei örtliche Vorschriften zur Entsorgung von Sondermüll beachten.
Altöl entsorgen.
Den Originalzustand wieder herstellen.

Ölfilter wechseln

ACHTUNG

Beschädigung des Kompressors durch verschmutzten Ölfilter!

Bei verschmutztem Ölfilter öffnet das Bypass-Ventil im Ölfilter. Das Öl zirkuliert dann ungefiltert durch den Kompressor.

Ölfilter bei jedem Ölwechsel tauschen.

Personal:: Platzhalter Fachkompetenz ???

Platzhalter Fachkompetenz ???
Schutzausrüstung:: Platzhalter Schutzausrüstung ???

Platzhalter Schutzausrüstung ???

Voraussetzungen:

Passender Schraubenschlüssel SW13 ist vorhanden
Benötigte Austauschteile sind vorhanden.
Öl ist abgelassen.

Abb. 304: Platzhalter Bild

1

Sechskantschraube

2

Deckel des Ölfiltergehäuses

3

Dichtring

4

Ölfilter

Schrauben am Deckel des Ölfiltergehäuses mit Schlüssel SW13 lösen.
Ölfilter zusammen mit dem Deckel aus dem Ölfiltergehäuse ziehen.
Ölfilter vom Deckel abziehen.
Neuen Ölfilter aufstecken.
Deckel einsetzen und befestigen.
Öl einfüllen, ⮫ „Öl einfüllen“.

Öl einfüllen

ACHTUNG

Schadensgefahr bei dem Wechsel der Ölsorte!

Vor einem Wechsel der Ölsorte das Kapitel beachten: ⮫ „Ölsortenwechsel“.

Personal:: Platzhalter Fachkompetenz ???

Platzhalter Fachkompetenz ???
Schutzausrüstung:: Platzhalter Schutzausrüstung ???

Platzhalter Schutzausrüstung ???

Voraussetzungen:

Geeignetes BAUER Kompressoröl ist vorhanden linktarget doesn't exist but @y.link.required='true' . Für die benötigte Menge ⮫ „Technische Daten“

Öleinfüllstutzen öffnen.
Frisches Öl bis zur Maximum-Markierung am Ölschauglas auffüllen.
Öleinfüllstutzen schließen.
Ölstand am Ölschauglas kontrollieren.

Der Ölstand muss zwischen den beiden Markierungen am Ölschauglas liegen.
Einige Minuten warten, dann mit korrektem Ölstand die Anlage in Betrieb nehmen.

Wenn sich nach dem Anlaufen des Kompressors kein Öldruck aufbaut, kann ein Entlüften der Ölpumpe erforderlich sein. Dies gilt besonders nach Wartungsarbeiten und Instandsetzungsarbeiten, oder falls die Anlage mit falscher Drehrichtung betrieben wurde.

Personal:: Platzhalter Fachkompetenz ???

Platzhalter Fachkompetenz ???
Schutzausrüstung:: Platzhalter Schutzausrüstung ???

Platzhalter Schutzausrüstung ???

Bei laufendem Kompressor und geöffneten Kondensatablassventilen den Verschlussbutzen entfernen.
Wenn Öl blasenfrei austritt, Verschlussbutzen wieder anbringen.
Ölstand kontrollieren.
