Rechte obere Seitenverkleidung demontieren
Werkzeug:
  • Vierkantschlüssel (N16230)

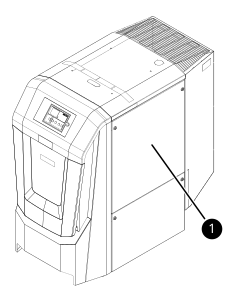

Abb. 160: Rechte obere Seitenverkleidung
Übersicht von vorne rechts

1

Rechte obere Seitenverkleidung

Voraussetzungen

  • ???

GEFAHR

GEFAHR
GEFAHR
GEFAHR

GEFAHR

GEFAHR

Platzhalter Warnhinweis ???

  1. Abb. 161: Entriegelungsschlüssel
    Entriegelungsschlüssel

    1

    Position der Entriegelungsschlüssel

    2

    Doppelbartschlüssel (N38326)

    3

    Vierkantschlüssel (N16230)

    Den klappbaren Deckel öffnen und den Vierkantschlüssel (3) entnehmen.

  2. Abb. 162: Rechte obere Seitenverkleidung demontieren
    Obere rechte Seitenverkleidung entfernen

    1

    Vorreiber

    2

    Rechte obere Seitenverkleidung

    Die rechte obere Seitenverkleidung (2) festhalten und mit dem Vierkantschlüssel die Vorreiber (1) entriegeln.

  3. Die rechte obere Seitenverkleidung (2) leicht kippen und entnehmen.

  4. Den Vierkantschlüssel unter dem klappbaren Deckel verstauen und den klappbaren Deckel schließen.

    Abb. 163: Rechte obere Seitenverkleidung demontiert
    Rechte obere Seitenverkleidung entfernt

    Die rechte obere Seitenverkleidung (2) ist demontiert.
