Zwischenabscheider-Behältergehäuse tauschen

Zwischenabscheider der 2. Stufe

Zwischenabscheider der 3. Stufe

Voraussetzungen

Die Anlage ist ausgeschaltet und gegen Wiedereinschalten gesichert.
Die Anlage ist drucklos.
Die Anlage ist abgekühlt.
Die linke obere Seitenverkleidung ist demontiert ⮫ „Linke obere Seitenverkleidung demontieren“.
Die rechte obere Seitenverkleidung ist demontiert ⮫ „Rechte obere Seitenverkleidung demontieren“.
Das Zwischenabscheider-Behältergehäuse ist demontiert ⮫ „Zwischenabscheider-Behältergehäuse demontieren“

GEFAHR

Platzhalter Warnhinweis ???

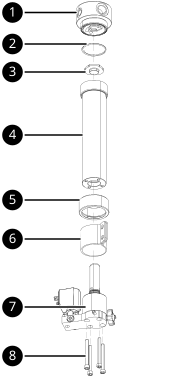

Abb. 356: Demontage des Zwischenabscheiders

1

Behälterdeckel

2

O-Ring

3

Einschraubteil

4

Behältergehäuse

5

Überwurfmutter

6

Schelle

7

Kondensatventil

8

Zylinderschraube (4x)

Um austretende Kondensat-Reste sicher aufzufangen, das Kondensatventil (7) mit einem saugfähigen Lappen in Position halten, während die vier Zylinderschrauben (8) gelöst werden.

Das entnommene Behältergehäuse (4) entsorgen und durch ein neues Behältergehäuse (4) ersetzen.
Den entnommenen O-Ring (2) entsorgen und durch einen neuen O-Ring (2) ersetzen.
Abschließende Tätigkeiten

Das neue Behältergehäuse (4) mit einem neuen O-Ring (2) montieren .

Das Behältergehäuse (4) ist getauscht.
